Test e Misura

  - Strumenti di misura Analogici e Digitali -
Multimetri analogici e digitali, voltmetri, amperometri, wattmetri, frequenzimetri, oscilloscopi, logic analysers, decadi.



Caratteristiche comuni a tutti gli strumenti
Sono strumenti studiati e realizzati per impiego in laboratorio di elettrotecnica o di elettronica. Ridotti al minimo i consumi ed i tempi di risposta ed il peso. Questa tecnica ha portato anche ad evitare il deterioramento dei perni per scosse o vibrazioni.
Le sospensioni sono su zaffiri molleggiati con escursione breve pertanto gli strumenti risultano antiurto.
La custodia degli strumenti è in materiale termoindurente e robusta per garantire la resistenza ad urti e cadute.

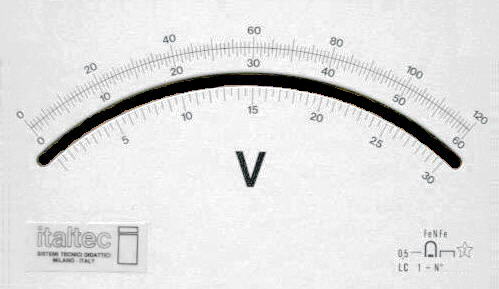

Le scale sono tracciate con elevato numero di divisioni; molti strumenti hanno più scale onde evitare l' adozione di costanti non intere o scomode. Sulle scale di strumenti a molte portate, č sufficiente effettuare semplici operazioni x2, x1, :2, per ottenere i valori misurati. Un abaco fornisce, sulla base di valori nominali di V ed I, le costanti da moltiplicare. La lettura ne risulta molto facile ed immediata.
L' indice a coltello e la scala a specchio minimizzano l' errore di parallasse.


Voltmetri per ca e cc in classe 0,5
Codice Classe Tipo Portate
LAV1
0,5
Ferro mobile per cc/ca
3-6-12-30V
LAV2
0,5
Ferro mobile per cc/ca
60-120-300-600V
LCV1
0,5
Bobina mobile per cc
60-120-300-600mV-1,2-3-6V
LCV2
0,5
Bobina mobile per cc
6-12-30-60-120-300-600V

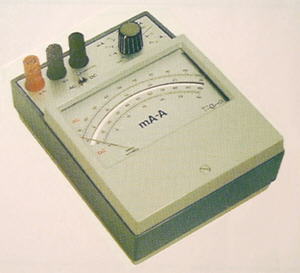

Amperometri per ca e per cc
Codice Classe Tipo Portate
LAA1
0,5
Ferro mobile per cc/ca
60-120-300-600mA
LAA2
0,5
Ferro mobile per cc/ca
0,6-1,2-3-6A
LAA3
1
Ferro mobile per cc/ca
60-120-300mA -0,6-1,2-3-6A
LAA4
1
Ferro mobile per cc/ca
0,2-1-5-15-30A
LCA1
0,5
Bobina mobile per cc
15-30-75-150-750-300-1500µA
LCA2
0,5
Bobina mobile per cc
60-120-300-600mA-1,2-3-6A

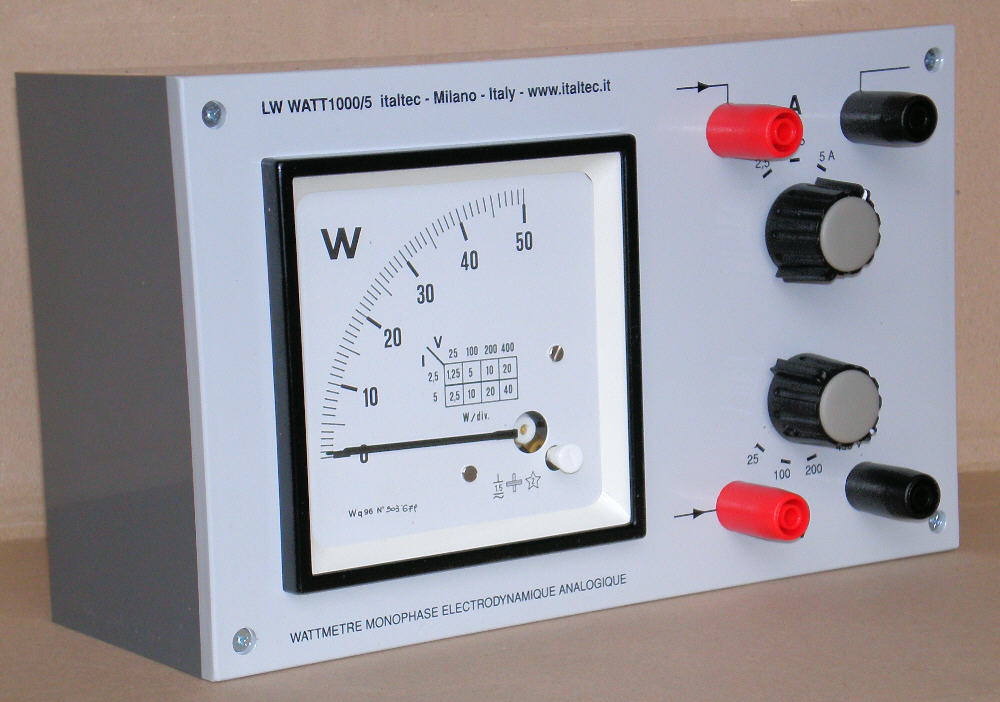

Wattmetri elettrodinamici per cc e ca
Codice Portate Voltm. Portate Amper. Classe/cosŲ
LW5/480
12-24-48-120-240-480V
0,5-1-2,5-5A
0,5 / 1
LW5/600
15-30-75-150-300-450-600V
0,5-1-2,5-5A
0,5 / 1
LW10/480
48-120-240-480V
10 A
0,5 / 1
LW10/600
15-30-75-150-300-450-600V
5-10A
0,5 / 1
LW5/520
6-12-24-36-48-60-120-240-360-480-600V
3Ph: 13-26-52-104-208-416-520V
0,05-0,1-0,5-
1-2,5-5A
1 / 1
LW10/520
15-30-75-150-300-450-600V
3Ph: 65-130-260-390-520V
5-10A
1 / 1
LW20/416
12-24-60-120-240-360-480V
3Ph: 104-208-416V
1-5-10-20A
1 / 1
LW1/480-02
15-30-60-120-240-360-480V
3Ph: 52-104-208-416V
0,5 - 1 A
1 / 0,2
LW5/480-02
15-30-60-120-240-360-480V -
3Ph: 52-104-208-416V
2,5 - 5A
1 / 0,2
LW1/600-02
15-30-75-150-300-450-600V
0,5 - 1 A
1 / 0,2
LW5/600-02
15-30-75-150-300-450-600V
2,5 - 5A
1 / 0,2

Frequenzimetri da Laboratorio
ModDescrizionePortate Voltmetriche
LFI
Frequenzimetro a indice;
-Portate: 30 - 70 Hz;
100 - 500V;
FC 1
Frequenzimetro a lamelle vibranti;
44 - 56 Hz; - 25 lamelle;
110 - 160 - 220 - 300 - 380 - 500V;
FC 2
Frequenzimetro a lamelle vibranti;
54 - 66Hz; 25 lamelle
110 - 160 - 220 - 300 - 380 - 500V;
FC 3
Frequenzimetro a due file di lamelle vibranti;
44 - 56Hz e 54 - 66Hz;
110 - 160 - 220 - 300 - 380 - 500V;

Cosfimetri elettrodinamici
Codice Tipo Tensione Corrente cosØ
LCOS1-1
1F/3F
150-300-450-600 V
1A
0,4ind. - 1 - 0,4 cap.
LCOS1-2
1F/3F
150-300-450-600 V
5 A
0,4ind. - 1 - 0,4 cap.
LCOS1-3
1F/3F
150-300-450-600 V
10A
0,4ind. - 1 - 0,4 cap.
LCOS3-1
1F/3F
150-300-450-600 V
1-5A
0,4ind. -1-0,4 cap.
LCOS3-2
1F/3F
150-300-450-600 V
5-10A
0,4ind.-1-0,4 cap.
LCOS3-3
1F/3F
120-240-380 V
1-5-10A
0,4ind. - 1 - 0,4 cap.





Altri Strumenti
