PULPITI ED ALIMENTATORI da LABORATORIO

  Pulpiti di alimentazione, completi, per laboratori di misure elettriche e prove su macchine elettriche

Pulpiti con erogazione monofase, trifase e corrente continua. Possibilità di variazione della tensione per tutte le esigenze, ampia dotazione di strumenti e dotazioni di sicurezza.
Pulpiti completi di banchi per laboratorio di misure elettriche e prove su macchine elettriche, realizzati secondo le norme di sicurezza per i laboratori, pronti per essere collegati alla rete elettrica. Sono costituiti da un banco base + piano di lavoro in legno bilaminato con angoli raggiati, di dimensioni cm. 200x100 sul quale si può allocare un pulpito centrale, o due pulpiti sul lato maggiore di 2 metri o un pulpito laterale, sul lato minore da 100cm, per consentire il lavoro collettivo di 4-5 allievi.



I modelli standard si possono scegliere tra i modelli dal MOD.0000 al MOD.9000.
Le configurazioni e tutte le caratteristiche possono essere modificate su richiesta.

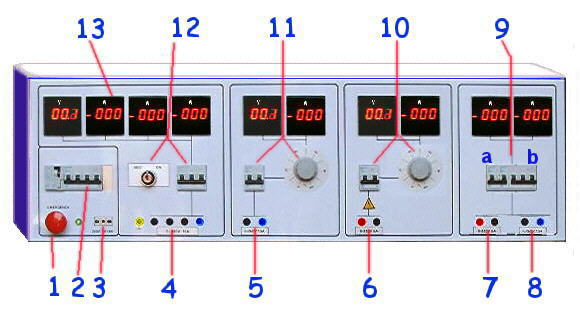

Tutti i pulpiti sono dotati di pulsante di emergenza e di un interruttore a chiave per la messa in marcia con la funzione "MEMORIA".
1
Pulsante di emergenza
Garantisce l'arresto di un solo banco senza perturbare gli altri.
12
Interruttore a chiave
 Marcia-Arresto per assicurare la messa i marcia con la funzione memoria. Una spia segnala la presenza della tensione.
2
Generale
Disgiuntore magneto-termico quadripolare + differenziale 30mA
4

12
Trifase principale
 Variabile con autorasformatore protetta contro i sovraccarichi e contro i corto circuiti. La tensione proposta è di 0-430V. Un disgiuntore magneto-termico (12) protegge questa uscita. Un contattore con comando a chiave assicura la commutazione marcia-arresto. Una spia segnala la messa in tensione. Corrente da 1A a 20A secondo i modelli. Visualizzazione dell' uscita con 1 Voltmetro e 3 Amperometri analogici o digitali.
5

11
Ausiliaria monofase
0-250V variabile con autotrasformatore monofase protetto contro i sovraccarichi e contro i corto circuiti per mezzo di magneto-termico bipolare (11). Corrente da 1A a 20A secondo i modelli. Visualizzazione dell' uscita con Voltmetro e Amperometro analogici o digitali.
6

10
 Ausiliaria continua 0-220V variable con autotrasformatore monofase protetta contro isovraccarichi e contro i corto circuiti per mezzo di magneto termico bipolare 10. Corrente da 1A a 20A secondo i modelli. Visualizzazione dell' uscita con Voltmetro e Amperometro analogici o digitali.
7

9a
Uscita continua
220V continua fissa. Il raddrizzamento è fatto con ponte trifase largamente sovradimensionato (ondulazione 4%) Protetto contro i sovraccarichi e contro i corto circuiti con magneto-termico tripolare (9a). Corrente da 1A a 20A secondo i modelli. Visualizzazione dell' uscita con Voltmetro e Amperometro analogici o digitali.
8
9b
 Uscita monofase 230V di rete 16A Protetta contro i sovrcarichi e contro i corti circuiti per mezzo di magneto-termico bipolare (9b). Visualizzazione dell' uscita con Amperometro analogico o digitale. Corrente da 10A o 16 A secondo i modelli.
13
 Voltmetri e amperometri Voltmetri e amperometri analogici o digitali secondo le preferenze del cliente.

  - Modelli standard

Code
3-Phase Variable
1-Phase Variabile
DC
Variable
1-Phase
Fix
DC
Fix
Mod.0000 0-48V - 10A 0-48V - 10A 0-36V - 2A 24V - 10A 36V - 4A
Mod.3000 0-420V - 2A 0-240V - 2A 0-230V - 1A 230V - 10A 220V - 3A
Mod.4000 0-420V - 5A 0-240V - 5A 0-230V -1,2A 230V -10A 220V - 4A
Mod.5000 0-420V - 5A 0-240V - 8A 0-230V - 2A 230V - 16A 220V - 5A
Mod.6000 0-450V - 8A 0-240V - 10A 0-230V - 2A 230V - 16A 220V - 10A
Mod.7000 0-450V - 10A 0-240V - 13A 0-240V - 3A 230V - 20A 220V - 15A
Mod.8000 0-450V - 13A 0-240V - 16A 0-240V - 5A 230V - 20A 220V - 20A
Mod.9000 0-450V - 20A 0-240V - 20A 0-240V - 8A 230V - 20A 220V - 20A

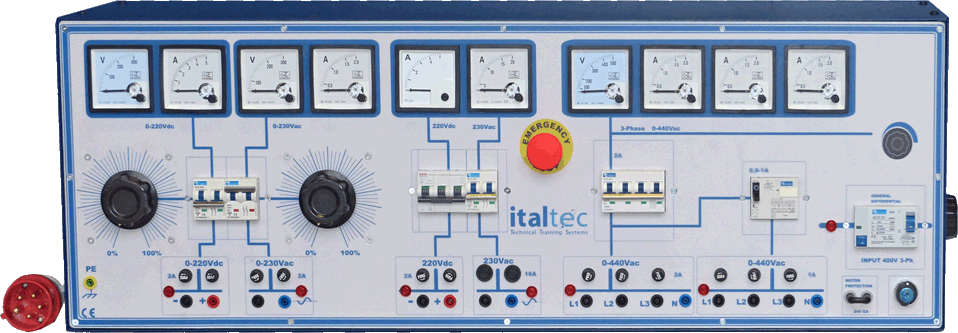

Mod.3000
Mod.6/9000
-ALIMENTATORE DA LABORATORIO
Monofase e trifase, tabletop o su ruote bloccabili
Gli alimentatori sono tutti realizzati in robusta struttura metallica.
La struttura è accuratamente trattata antiruggine e verniciata a forno con vernice epossidica.
I comandi, le protezioni, gli strumenti e le uscite sono sul pannello frontale, ben visibili.
Un chiaro sinottico è serigrafato con i circuiti interni.
L' ingresso dell'alimentazione è su connettore a 5 poli a norme CE.
Le protezioni sono realizzate con interruttori magnetotermici e con consenso a chiave.
Fungo d'emergenza e interruttore differenziale salvavita da 30 mA.






Altre caratteristiche:
- Alimentazione trifase 400V + N + terra.
- Uscite su boccole di sicurezza 4mm:
- 1- Trifase variabile 0-450V con voltmetro e tre amperometri.
- 2- Monofase variabile 0-240V con voltmetro e amperometro.
- 3- Uscita CC variabile 0-230V con voltmetro e amperometro.
- 4- Uscita fissa CC 230V con amperometro.


  - Altri Modelli

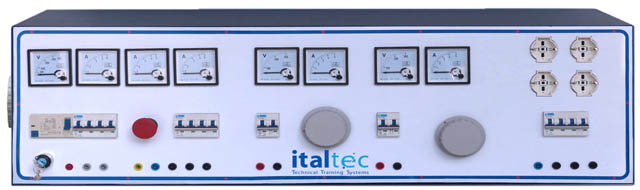

Mod.3000.09
-Alimentatore monofase e trifase
Alimentazioni con tensioni fisse e variabili con strumenti di misura integrati e protezioni di sicurezza.

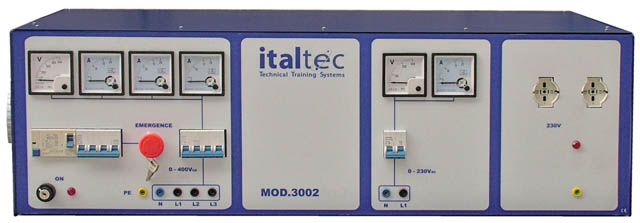

Mod.3002
-Alimentatore trifase

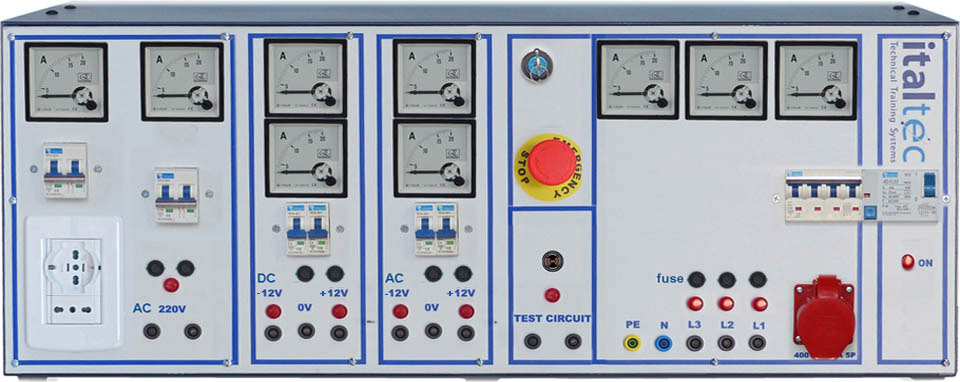

Mod.3k1801 - ALIMENTATORE UNIVERSALE DA LABORATORIO 400V, 230V, 24V, 12V, AC e DC
- Mod.3k-1801 Con un fronte in contenitore metallico da tavolo.
- Mod.3k-1802 Bifronte con due moduli indipendenti nello stesso modulo metallico da tavolo.

Ingresso:
Trifase 400V 3P+N+T.
Erogazioni:
- Monofase,
- Trifase,
- 12Vcc,
- 24Vcc,
- 12Vca,
- 24Vca,
- Provacircuiti acustico e luminoso.
Erogazioni: Monofase, Trifase, 12Vcc, 24Vcc, 12Vca, 24Vca, provacircuiti con segnalazione acustica e luminosa.
Robusto e dotato di tutti i dispositivi di sicurezza come fungo di emergenza e chiave di consenso.
- Protezione generale con interruttore differenziale.
- Pulsante di emergenza a fungo.
- Doppia protezione su ogni uscita con magnetotermico e con fusibili.
- Lampade spia di presenza tensione su ogni uscita. - Strumenti di misura analogici (opzione strumenti digitali ad alta precisione)

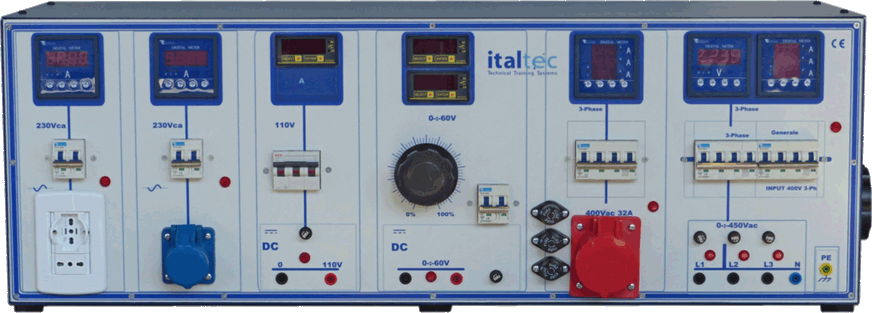

Mod.3k1805 - ALIMENTATORE UNIVERSALE DA LABORATORIO AC: 400V+0-400V, 230V; DC 110V, 0-60V,

Ingresso:
Trifase 400V 3P+N+T.
Erogazioni:
- Monofase,
- Trifase,
- Trifase variabile,
- 110Vcc,
- 0-60Vcc,

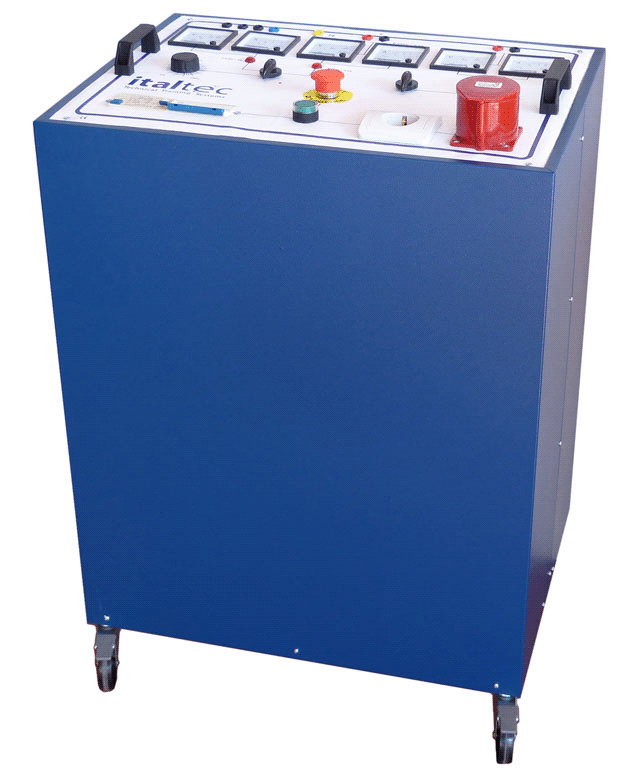

IT.0500
-ALIMENTATORE MOBILE DA LABORATORIO -Dimensioni : 60x45x80(h)cm
Monofase e trifase su ruote bloccabili
Robusto e dotato di tutti i dispositivi di sicurezza come fungo di emergenza ed interruttore magnetotermico e differenziale.

Caratteristiche:
Ingresso trifase 400V + N + terra.
Uscite su boccole di sicurezza standard 4 mm.
Strumenti analogici o digitali.
Protezione con magnetotermico in ingresso e fusibili in uscita.
1-Uscita trifase e mono variabile: con voltmetro ed amperometro
2-Uscita variabile corrente continua con voltmetro ed amperometro.
3-Uscita variabile monofase con voltmetro ed amperometro.
 4-Uscita variabile corrente continua con voltmetro ed amperometro.
 5-Uscita opzionale corrente continua fissa: 220V con amperometro.
6-Uscita opzionale monofase fissa: 230V con amperometro.

Code		 3-Ph / 1-Ph (1)
Variabile 		DC (2)
Variable 		1-Ph (3)
Variable 		DC (4)
Variable
IT.0500-ELV 0-48V - 15A 0-28V-15A 0-70V - 15A 0-49V - 15A 0-49V - 15A
IT.0500-2-4 0-420V - 2A 0-240V-2A 0-250V - 5A 0-240V - 4A 0-230V - 4A
IT.0500-3-5 0-420V - 3A 0-240V-3A 0-250V - 5A 0-240V - 5A 0-230V - 5A
IT.0500-5-5 0-450V - 5A 0-250V-5A 0-250V - 10A 0-240V - 5A 0-230V - 5A
IT.0500-8-8 0-450V - 8A 0-250V-8A 0-250V - 15A 0-240V - 8A 0-230V - 8A
IT.0500-10-10 0-450V - 10A 0-250V-10A 0-250V - 20A 0-240V - 10A 0-230V - 10A
IT.0500-14-4 0-450V - 14A 0-250V-14A 0-250V - 20A 0-240V - 4A 0-230V - 4A
IT.0500-25-2 0-450V - 25A 0-250V-25A 0-250V - 25A 0-240V - 2A 0-230V - 2A
IT.0501
-ALIMENTATORE MOBILE DA LABORATORIO -Dimensioni : 60x45x80(h)cm
Monofase e trifase su ruote bloccabili
Robusto e dotato di tutti i dispositivi di sicurezza come fungo di emergenza ed interruttore magnetotermico e differenziale.

Caratteristiche:
Ingresso trifase 400V + N + terra.
Uscite su boccole di sicurezza standard 4 mm.
Strumenti analogici o digitali.
Protezione con magnetotermico in ingresso e fusibili in uscita.
1-Uscita trifase e mono variabile con voltmetro ed amperometro
2-Uscita variabile corrente continua con voltmetro ed amperometro.
3-Uscita trifase e mono variabile con voltmetro ed amperometro.
 4-Uscita variabile corrente continua con voltmetro ed amperometro.
 5-Uscita opzionale corrente continua fissa: 220V con amperometro.
6-Uscita opzionale monofase fissa: 230V con amperometro.

Code		 3-Ph / 1-Ph (1)
Variabile 		DC (2)
Variable 		3-Ph (3)
Variable 		DC (4)
Variable
IT.0501-ELV 0-48V - 15A 0-28V-15A 0-70V - 15A 0-49V - 15A 0-49V - 15A
IT.0501-4-2 0-420V - 4A 0-240V-4A 0-250V - 5A 0-420V - 2A 0-230V - 2A
IT.0501-5-3 0-420V - 5A 0-240V-5A 0-250V - 10A 0-420V - 3A 0-230V - 3A
IT.0501-6-4 0-450V - 6A 0-250V-6A 0-250V - 10A 0-420V - 4A 0-230V - 10A
IT.0501-8-2 0-450V - 8A 0-250V-8A 0-250V - 15A 0-420V - 2A 0-230V - 2A
IT.0501-10-5 0-450V - 10A 0-250V-10A 0-250V - 20A 0-420V - 5A 0-230V - 5A
IT.0501-13-3 0-450V - 13A 0-250V-13A 0-250V - 20A 0-420V - 3A 0-230V - 5A
IT.0501-14-2 0-450V - 14A 0-250V-14A 0-250V - 25A 0-420V - 2A 0-230V - 5A

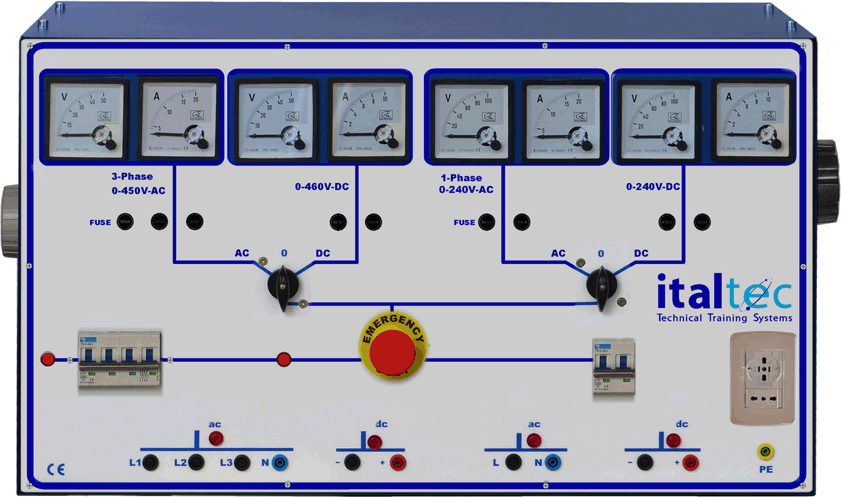

IT.0500T
-ALIMENTATORE TABLE TOP DA LABORATORIO - Dimensioni : 70x38x38(h)cm
Robusto e dotato di tutti i dispositivi di sicurezza come fungo di emergenza ed interruttore magnetotermico e differenziale.
Ingresso trifase 400V + N + terra.
Uscite su boccole di sicurezza 4 mm.
Strumenti analogici o digitali.

Uscita (1) trifase e mono variabile con voltmetro e amperometro;
Uscita (2) Corrente continua con voltmetro ed amperometro.
 Uscita (3) monofase variabile con voltmetro e amperometro;
Uscita (4) Corrente continua con voltmetro ed amperometro.

Code		 3-Ph/1-Ph (1)
Variable 		DC (2)
Variable 		1-Ph (3)
Variable 		DC (3)
Variable
IT.0500T-ELV 0-48V - 15A 0-28V-15A 0-70V - 15A 0-49V - 15A 0-49V - 15A
IT.0500T-2-4 0-420V - 2A 0-240V-2A 0-250V - 5A 0-240V - 4A 0-230V - 4A
IT.0500T-3-5 0-420V - 3A 0-240V-3A 0-250V - 5A 0-240V - 5A 0-230V - 5A
IT.0500T-5-5 0-450V - 5A 0-250V-5A 0-250V - 10A 0-240V - 5A 0-230V - 5A
IT.0500T-8-8 0-450V - 8A 0-250V-8A 0-250V - 10A 0-240V - 8A 0-230V - 8A
IT.0500T-8-10 0-450V - 8A 0-250V-8A 0-250V - 10A 0-240V - 10A 0-230V - 10A
IT.0500T-10-4 0-450V - 10A 0-250V-10A 0-250V - 20A 0-240V - 4A 0-230V - 4A
IT.0500T-5-14 0-450V - 5A 0-250V-5A 0-250V - 10A 0-240V - 14A 0-230V - 14A

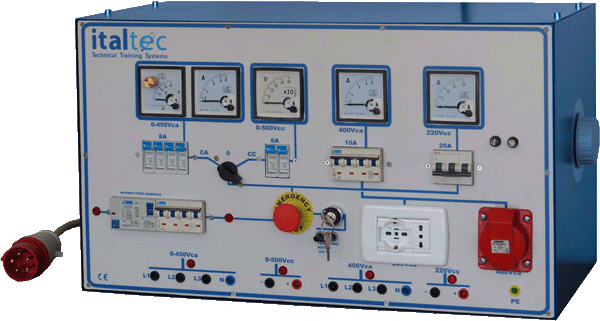

IT.0500T.8-20-02 -Alimentatore CA/CC - 70x38x38(h)cm


Mono-fase, tri-fase, corrente continua. Variazione continua delle tensioni di uscita. Con strumenti analogici o digitali.
Disponibile in varie versioni e potenze
Dimensioni : 70x38x38(h)cm

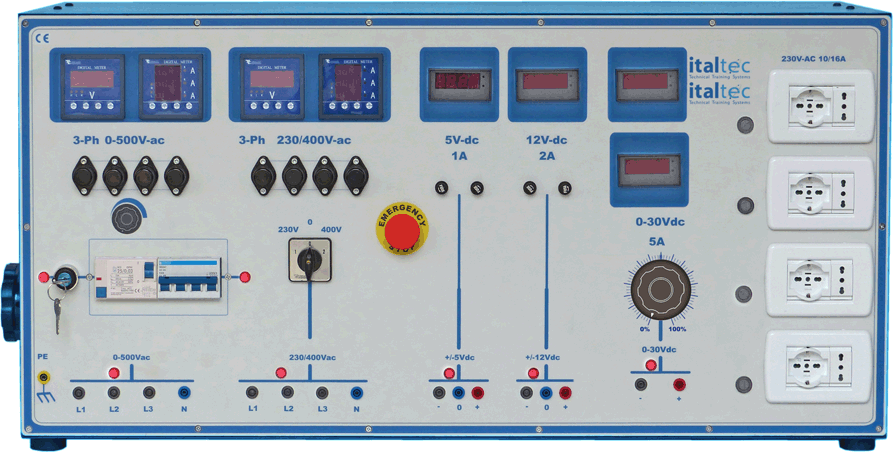

IT.0505D.5-5 -Alimentatore CA/CC - 100x35x48(h)cm

Mono-fase, tri-fase, corrente continua. Variazione continua delle tensioni di uscita. Con strumenti analogici o digitali.
Disponibile in varie versioni e potenze fino a 10kW
Dimensioni : 100x35x48(h)cm

- PDF -

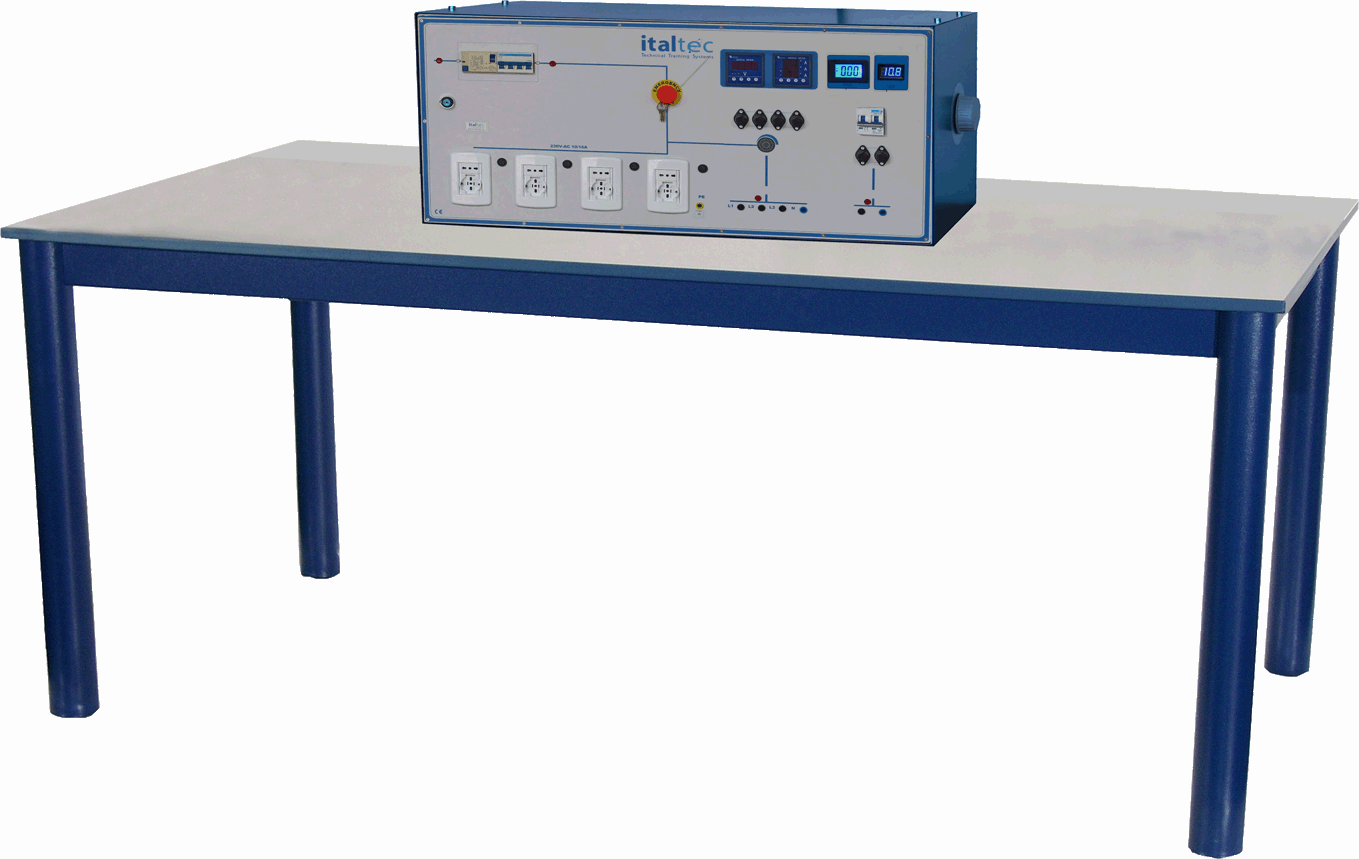

IT.0506D.5-2 -Alimentatore doppio fronte CA/CC - 100x35x48(h)cm

Doppio frontale, ognuno indipendente.
Mono-fase, tri-fase, corrente continua. Variazione continua delle tensioni di uscita. Con strumenti analogici o digitali.
Disponibile in varie versioni e potenze fino a 10kW
Dimensioni : 100x35x48(h)cm

- PDF -
IT.0710-01
SISTEMA PER COLLAUDI E MISURE

Dotato di uscite monofase alternata 110, 48, 24 e 12V. Corrente continua 48-24-12v. Uscite ed ingressi 0-10V e 4-20mA e test per termocoppie.

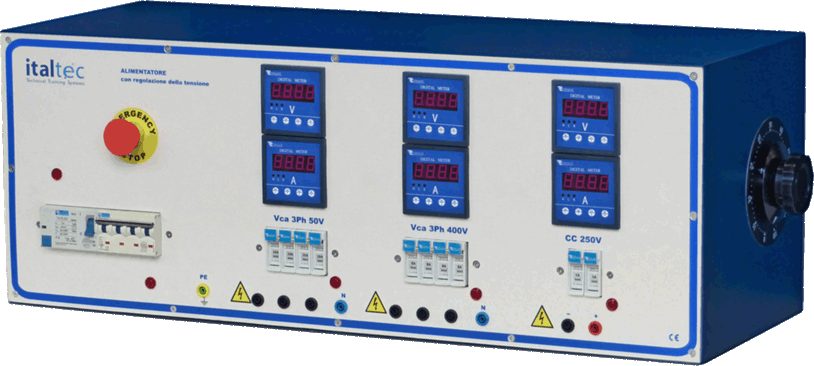

IT.0503D -Alimentatore CA/CC - 80x35x35(h)cm


Mono-fase, tri-fase, corrente continua. Variazione continua delle tensioni di uscita. Con strumenti analogici o digitali.
Disponibile in varie versioni e potenze
Dimensioni : 80x35x35(h)cm

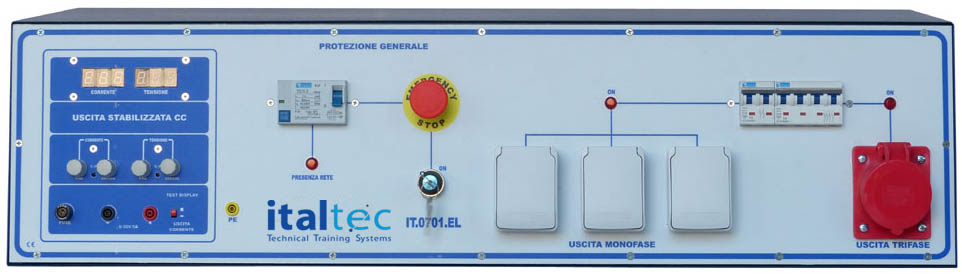

IT.0701
- ALIMENTATORE DA LABORATORIO
Alimentazioni monofase, trifase, corrente continua con regolazioni e strumenti di misura integrati.

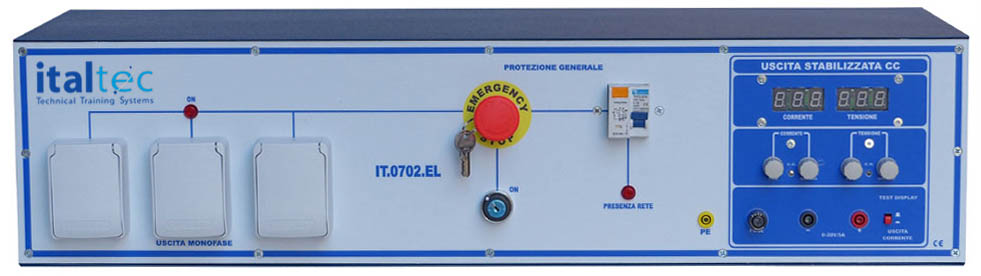

IT.0702
- ALIMENTATORE DA LABORATORIO
Alimentazioni monofase, trifase, corrente continua con regolazioni e strumenti di misura integrati.

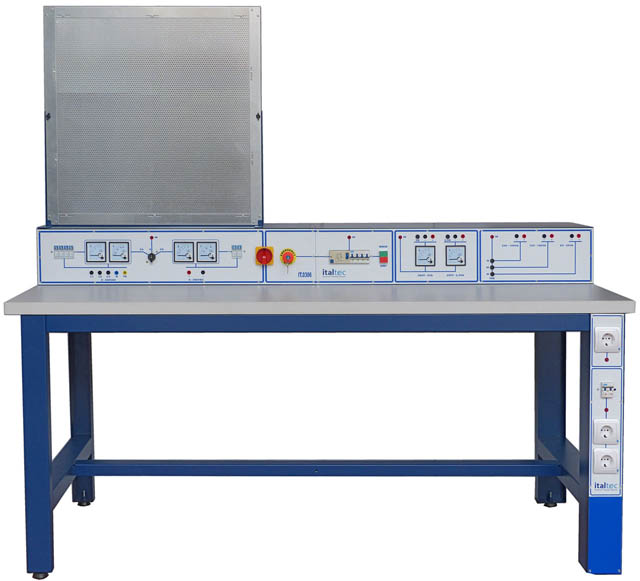

IT.0306
- BANCO CON ALIMENTAZIONI DA LABORATORIO PER ESERCITAZIONI DI ELETTROTECNICA
Alimentazione trifase e monofase, corrente alternata e continua con regolazioni e strumenti di misura integrati.

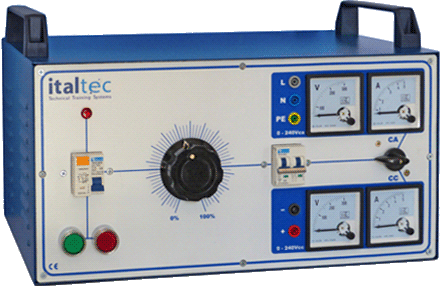

IT.0541-CA-CC
-ALIMENTATORE PORTATILE

Dotato di uscite monofase alternata e corrente continua. Con variazione di tensione da 0 a 250 volt. Strumenti di misura voltmetro e amperometro su entrambe le uscite.

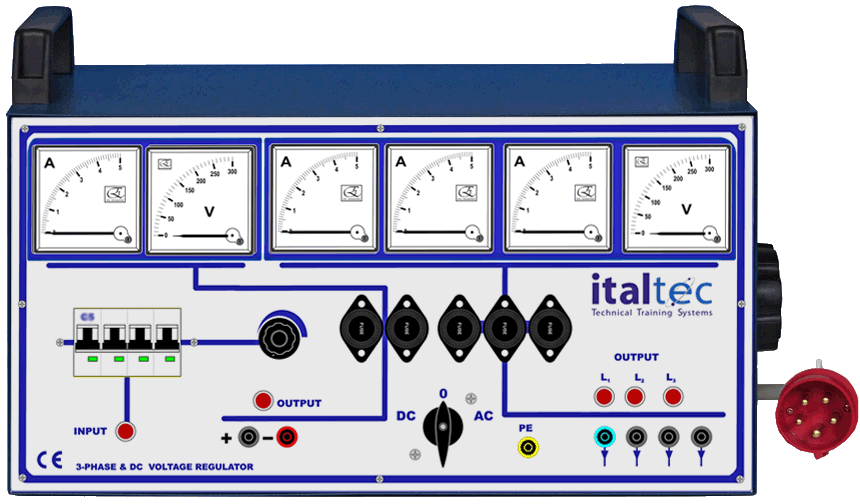

IT.0546-CA-CC
- DESK TOP PORTABLE POWER SUPPLY

Trifase, mono-fase-ac e corrente continua(ripple:<4,2%), variazione della tensione di uscita, voltmetri ed amperometri.

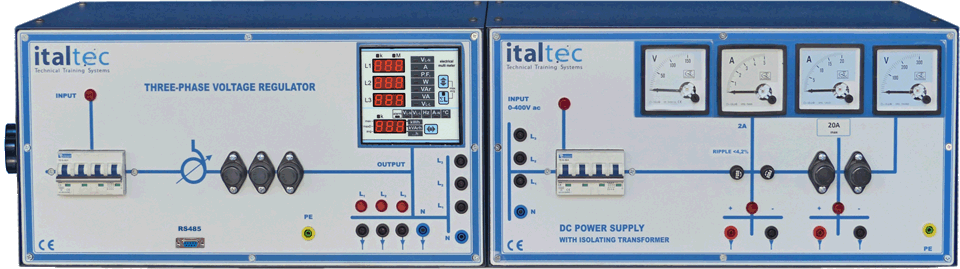

IT.0548-4508-DC20
- DESK TOP POWER SUPPLY

3-ph input 400V, output 0-450Volt fino a 8Amp. con multimetro digitale . Modulo per corrente continua con doppia uscita 2A(ripple<4%) e 20A(ripple<12%) con voltmeteri and amperometri.
