Système S.M.M.E. 3kW -- FREINS

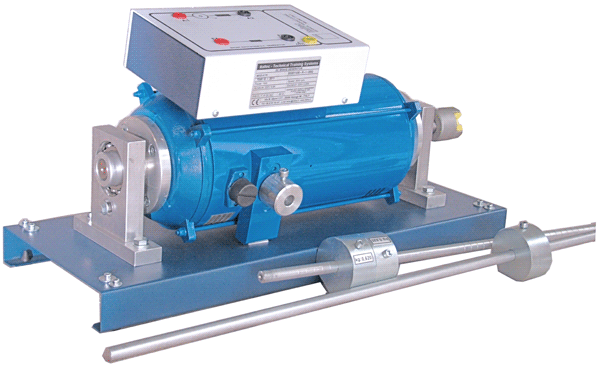

MOD. 6170 Dynamo-frein à excitation indépendante
L'électrodynamomètre est doté de bras, poids et contrepoids, pour utilisation comme la balance mécanique classique avec des poids.
Comme avec tous les freins, la mesure de couple est possible avec l'aide des bras et des poids fourni ou à l'aide de la cellule de pesage et le lecteur et l'affichage numérique Mod.6180C.
-Complet avec bras, poids, contre-poids et indicateur de zéro;
-Tension nom.: 220 V c.c.;
-Tension d'excitation: 0-200 V;
-Puissance nom.: 3k W;
-Vitesse: 3000 TR/min;
-Dimensions: LxPxH: 40x50x35 cm;
-Poids: 26,0 kg;

Accessoires disponibles :
-Charge ballast progressivement réglable.
-Alimentation d'excitation.
-Digital instrument de détection de la vitesse en tr/min
-Cellule de charge ou couple-mètre pour la détection du couple
-Digital instrument (Mod.6203-07) pour l'affichage de la vitesse et le couple automatiquement, en Kgm ou Nm.

MOD. 6174 Frein à poudre magnétique
Frein magnétique sur plaque de base pour déterminer le couple et la puissance des moteurs électriques.
Une légère excitation est nécessaire et le couple de freinage est disponible jusqu'à l'arrêt.
Lecture du couple par jauges de contraintes;
Couple max: 0,3 - 35 Nm;
Accouplement au bout d'axe libre de la machine.
Dimensions: LxPxH: 40x35x30 cm;
Poids: 16,0 kg;
Accessoires disponibles :
-Alimentation d'excitation.
-Digital instrument de détection de la vitesse en tr/min
-Cellule de charge ou couple-mètre pour la détection du couple
-Digital instrument (Mod.6203-07) pour l'affichage de la vitesse et le couple automatiquement, en Kgm ou Nm.

MOD. 6180 Frein à courants de Foucault
Frein pour moteurs jusqu' a 3 kW.
Capacité de freinage continue 3kW à 3000 TR/min;
Capacité de freinage intermittante 4kW à 3000 TR/min;
Livré avec bras, poids, indicateur de zéro;
Dimensions: LxPxH: 40x50x35 cm;
Poids: 26,0 kg;

Accessoires disponibles :
-Alimentation d'excitation.
-Digital instrument de détection de la vitesse en tr/min
-Cellule de charge ou couple-mètre pour la détection du couple
-Digital instrument (Mod.6203-07) pour l'affichage de la vitesse et le couple automatiquement, en Kgm ou Nm.

MOD. 6203-07 Couplemètre
Cet instrument digital (comprend la cellule de charge) sert pour indiquer la valeur du couple avec les freins MOD.6170-6174- 6180 et 6181.
Lecture numérique du couple en Nm ou Kgm et de la vitesse.

Console de table;
Dimensions: LxPxH: 25x24x15 cm;
Poids: 6,0 kg.
Optional sortie de tension proportionnelle à couple pour transmission et acquisition de données.

MOD.4203-08 Couple-mètre et logiciel
Le compteur est équipé d'un capteur ou couple-trasducer pour la détection de couple et du capteur de vitesse.
Lorsqu'il est utilisé avec les freins, il permet de mesurer la vitesse et le couple du moteur. Les deux valeurs, alternativement, sont indiquées sur l'affichage numérique, on étalonne en kgm ou Nm. Avec ce module, connecté au port PC USB, il est possible de lire sur l'écran du PC: couple, vitesse et la puissance instantanée, pendant le fonctionnement du moteur. Lorsqu'une charge est appliquée au moteur, il est possible d'observer l'augmentation du couple et de la diminution de la vitesse du moteur et d'obtenir les données de la variation de puissance. Depuis le PC, il est possible de se procurer les données et obtenons la courbe couple-vitesse de toutes les machines sous test. Le graphique est imprimable ou il est possible de créer et de les stocker comme fichiers xls ou pdf.

Mod.6032P Base pour freins avec base réglable en hauteur pour moteurs
Pour le test direct et mesure avec moteurs avec différentes tailles et puissances jusqu'à 12 Kw.
Base réglable en hauteur permet facilement alignement de frein même avec les moteurs avec hauteur d'arbre différentes et de différentes tailles et puissances.
Ventilateur de refroidissement en option.

MOD. 6172 Volant d'inertie
Volant équilibré pour simuler un démarrage difficile et l'absorption d'énergie.
Incorporé dans une enceinte de machine avec plaque de base et axe à deux bouts.
Le volant s'accouple à toutes les machines et peut aussi s'inserer entre deux machines:
- Moteur-Volant-Générateur, Moteur-Volant-Frein.
Masse du volant seul: 22kg;
Moment d'inertie: 0,04kgm
Dimensions: LxPxH: 40x33x35 cm;
Poids: 30 kg.
