Système S.M.M.E. 3kW - Description

Description
Le Système Modulaire de Machines Electriques ' SMME '
est un moyen pédagogique de conception moderne et compacte qui peut être installé dans un laboratoire de seulement 40 m2
Les centres de formation qui disposent de ces systèmes peuvent travailler avec un plus grand groupe d'étudiants pour un budget moins onéreux que celui des établissements qui ont choisi des autres systèmes.
Les machines ont une puissance d'environ 3kW (3kW moteurs - 2,5kW generateurs).
Pour réaliser les groups voilà notre système:

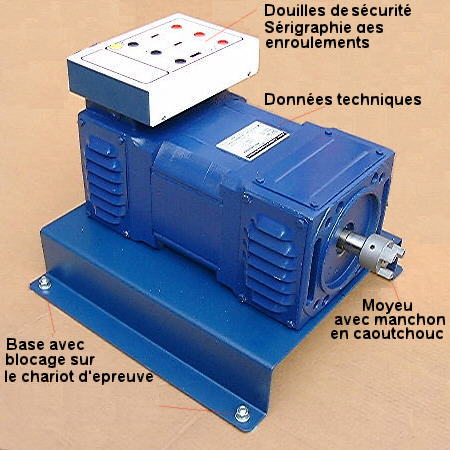

-Chaque machine électrique est monté,e sur une plaque de base permettant l'accouplement rapide en groupe de plusieures machines.
-Les machines sont placée sur un magasin metallique.

Un chariot spécial est approché au magasin et bloqué, pour pouvoire faire glisser la première machine.
La première machine a été placée sur le chariot.

Le chariot vient reversé et une fois encore est approché au magasin pour charger la deuxième machine.
La deuxième machine est placée sur le chariot. Les deux machines seront bien bloquées par la clé en dotation.
Le group est prêt pour être placé a côte du banc qui comprend l'alimentateur de puissance pour effectuer les épreuves
On devra encore placer la protection du couplage et la protection du bout d'arbre libre si quelque machine presente double bout d'arbre.
Avantages particuliers:
  • Montage rapide et simple des circuits
  • Sécurité au travail par des dispositifs de protection multiples
  • Toutes les parties tournantes sont protégées
  • Longue vie grace a la haute qualité des composants
  • Entrées et sorties sur douilles de sécurité
  • Peu de surface occupée au travail et au stockage
  • Manuels avec théorie et exercices pratiques de difficulté progressive
  • Alimentation avec instruments de mesures et protections sur chaque sortie
  • Machines de performance industrielle avec des caractéristiques réelles
  • Protection de surcharge en option par systemes de.capteur de température et fusible
  • Toutes les consoles de tables peuvent être utilisée comme panneaux
  • Compatible avec les plus récents convertisseurs et régulateurs de vitesse c.c et c.a.

Concepts fondamentales du SMME

Couplage rapide
Par un accouplement extrèmement souple. Le chariot de base est munie d'absorbeurs de chocs, d'un cuvercle de protection du couplage et d'un manchon en caoutchouc assurant un couplage rigide et silencieux.
Sécurité au travail
Douilles de sécurité, couvercles de protection pour couplages et bouts d'axes assurent un système sūr.
Protection optimale
Les machines sont protégées contre les.surcharges par un disjoncteur avec capteur thermique.
Régulation électronique de vitesse
Les moteurs c.c. et c.a. sont adaptés pour réaliser des commandes de vitesse avec des varieteurs à thyristors et des convertiseurs de fréquence.
Standardisation
Les machines répondent aux normes C.E.I.

Composition du SMME
  • Module d'alimentation unique pour toutes les machines, moteurs, générateurs, freins, transformateurs, etc.
  • Rhéostats de démarrage, d'excitation et régulateurs de champ
  • Modules de mesures protégés
  • Charges équilibrées et non-équilibrées résistives, inductives et capacitives
  • Tachymètres, dynamomètres et couplemètres
  • Accessoires et câbles de connexion
  • Régulateurs électroniques de vitesse pour moteurs à courant continu et triphasé
  • Chaque machine électrique est montée sur une plaque de base permettant l'accouplement rapide en groupe de plusieures machines.
  • Des solutions particulières ont été adaptées pour simplifier l'approche de l'étudiant et la philosophie du système a été conçue a des fins pédagogiques.
  • Le système est disponible pour un réseau électrique triphasé 220/380 V mais il peut être livré sur demande pour d'autres tensions.
