EMMS Sistema didattico per lo studio delle macchine elettriche

EMMS 1kW - Laboratorio Macchine Elettriche

Grazie alla possibilità della doppia sporgenza d'albero, se richiesta, si possono realizzare accoppiamenti di più macchine

Macchine a corrente alternata

	MOD.4040 Motore asincrono trifase a gabbia 1kW Motore asincrono a gabbia di scoiattolo completo di basamento. Tensione: 220/380V; triangolo/stella / 50Hz; Velocità : 2820giri/'; Potenza : 1,1kW; Cos Ø 0,81;

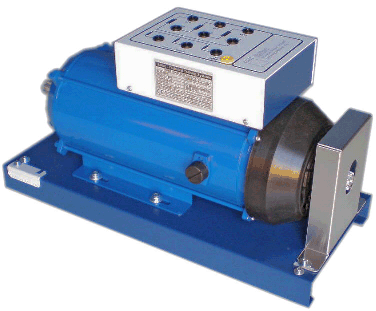

	MOD.4050 Motore trifase ad anelli 1,1kW; Motore asincrono a rotore avvolto ad anelli, completo di basamento, sportello per ispezione degli anelli e morsettiera ripetitiva. Tensione: 220/380V (triangolo/stella) / 50Hz; Velocità : 2830giri/'; Potenza : 1kW; Cos Ø: 0,74;

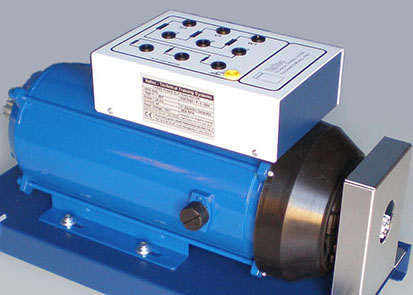

	Motore ad anelli 4050 La foto evidenzia la morsettiera che riproduce gli avvolgimenti di statore e quelli di rotore. La macchina può funzionare come: - Motore trifase ad anelli - Alternatore trifase - Alternatore monofase - Trasformatore di tensione trifase

	MOD.4060 Motore trifase 2/4 Poli 0,8/1kW Motore Dahlander completo di basamento e morsettiera ripetitiva. Tensione: 380V (triangolo/stella-stella) / 50Hz; Velocità : 1420/2860 giri/'; Potenza : 0,8 /1kW;Cos Ø 0,62 / 0,73;

MOD.4065 Motore trifase 2/4 Poli, 0,7/1kW Motore a doppio avvolgimento, completo di basamento e morsettiera ripetitiva. Tensione: 380V (stella/stella) / 50Hz; Velocità:1380/2750giri/'; Potenza : 0,7/1kkW; Cos Ø: 0,72/0,83;

MOD.4070 Alternatore Sincrono Trifase 1,1kVA Generatore-motore sincrono completo di basamento, sportello per ispezione degli anelli e delle spazzole, e morsettiera ripetitiva. Tensione: 220/380V/50Hz (triangolo/stella); Tensione di eccit.: 220V; Velocità : 3000giri/'; Potenza : 1,1kVA; Cos Ø: 1
	La foto evidenzia la morsettiera che riproduce i collegamenti di statore e quelli di eccitazione. La macchina può funzionare come: - Alternatore trifase - Motore sincrono - Trasformatore a induzione - Sfasatore di tensione trifase

MOD.4072
Generatore Monofase 0,7kVA

Generatore sincrono monofase completo di basamento , sportello per ispezione anelli-spazzole, e morsettiera ripetitiva.
Tensione: 220V c.a..; Tensione di ecc: 220V c.c. Velocità : 3000giri/'; Potenza : 0,7kVA; Cos Ø: 1

MOD.4080
Motore a Riluttanza 1kW

Motore trifase sincronizzato, completo di basamento e morsettiera ripetitiva.
Tensione: 220V/380V (triangolo/stella) / 50Hz;
Velocità : 3000giri/';
Potenza : 1kW;

MOD.4090
Motore con condensatore 1kW

Motore monofase con condensatore permanente completo di basamento e morsettiera ripetitiva.
Tensione: 220V c.a.; Potenza : 1kW;
Velocità: 2800giri/';

MOD.4095
Motore a fase ausiliaria 0,8kW
Motore monofase ad avviamento con fase ausiliaria completo di relè di sgancio, basamento e morsettiera ripetitiva.
Tensione: 220V c.a.monofase; 50Hz;
Velocità : 2880giri/'; Potenza : 0,8 kW; Cos Ø: 0,92

MOD.4100
Motore a repulsione 0,5kW

Motore monofase completo di basamento, sportello per ispezione collettore-spazzole, morsettiera ripetitiva e doppia sporgenza d'albero.
Motore con velocità variabile in entrambe le direzioni in modo continuo.
Tensione: 220V monofase; 50Hz; Velocità : 2800giri/'; Potenza : 0,2kW; Cos Ø: 0,85;

MOD.4120 Motore con avviamento a condensatore 1kW Motore monofase con condensatore di avviamento e relè di sgancio, completo di basamento e morsettiera ripetitiva. Tensione: 220V c.a. monofase / 50Hz; Velocità: 2815 giri/'; Potenza : 1 kW; Cos Ø: 0,94;

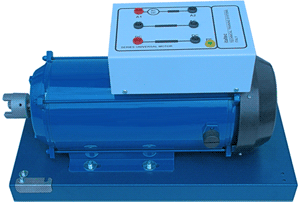

MOD.4130 Motore Universale 0,6kW Macchina completa di basamento, con possibilità di ispezione del collettore e delle spazzole. Doppia sporgenza d'albero. Motore CA: Tensione: 220V a.c./ 50/Hz; Motore CC: Tensione: 220V d.c./ 50Hz; Velocità : 3000giri/'; Potenza : 0,25kW; Cos Ø: 0,6;

MOD.4040 MOD.4050

MOD.4060 MOD.4072

Trasformatori

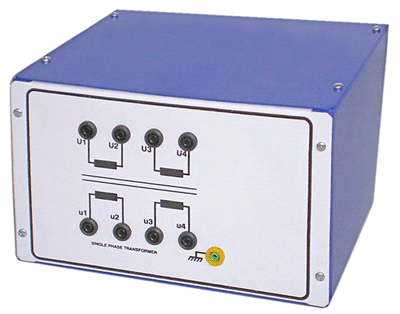

MOD.4190 Trasformatore Monofase 1kVA Primario e secondario sono divisi in varie sezioni per consentire tutte le possibilità di collegamento. Tensione: 220/110V primario/secondario. Primario: 2x110V ; Secondario 2x55V ; Potenza: 1kVA; Frequenza: 50-60Hz; Modulo in versione da banco;

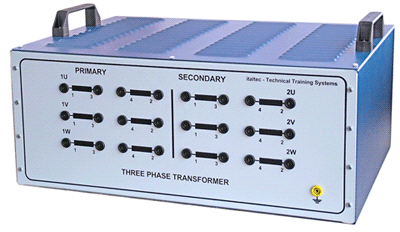

MOD.4195 Trasformatore Trifase 1kVA Trasformatore trifase in versione didattica. Ogni fase degli avvolgimenti primario e secondario sono divisi in due parti per consentire vari collegmenti incluso lo zig-zag. Primario: 400V stella (3x2x115V); Secondario: 230V stella (3x2x66,5V); Potenza: 1kVA; Frequenza 50/60Hz; Modulo in versione da banco;
