CARICHI R-L-C      0,3 - 1 - 3 - 5 - 8 - 16 - 20kW


CARICHI REGOLABILI   R - L - C
Banchi per prove di carico. Resistivi, induttivi, capacitivi.
Ogni banco per prove di carico è costituito da 3 sezioni separate, (-R resistiva -L induttiva -C capacitiva) ognuna utilizzabile in collegamento monofase e trifase, singolarmente o collegata alle altre sezoni.
Ogni sezione può dissipare la potenza indicata.
Le fasi di ogni sezione prevedono gradini di regolazione indipendenti, più posizione di zero.
Si possono quindi comporre carichi misti RL, RC, LC, RLC equilibrati e squilibrati, monofase e trifase.
A partire dal carico da 3kW è prevista una ventola di raffreddamento nella sezione resistiva.
In collegamento monofase si hanno a disposizione 21 gradini di regolazione
Tensione : fino a 240/450V.

Mod.x020-RLC

Con 7 steps uniformi ; 3-fase (star e delta). In monophase fornisce 21 regolazioni per comporre carichi misti RL, RC, LC, RLC equilibrati e squilibrati.
Mod.x020-10-RLC
Con 10 steps uniformi ; 3-fase (star e delta). In monophase fornisce 30 regolazioni per comporre carichi misti RL, RC, LC, RLC equilibrati e squilibrati.
Mod.x020-15-RLC
Con 15 steps uniformi ; 3-fase (star e delta). In monophase fornisce 45 regolazioni per comporre carichi misti RL, RC, LC, RLC equilibrati e squilibrati.
Mod.x020-20-RLC
Con 20 steps uniformi ; 3-fase (star e delta). In monophase fornisce 60 regolazioni per comporre carichi misti RL, RC, LC, RLC equilibrati e squilibrati.
Mod.x020-30-RLC
Con 30 steps uniformi ; 3-fase (star e delta). In monophase fornisce 90 regolazioni per comporre carichi misti RL, RC, LC, RLC equilibrati e squilibrati.
Mod.x020-10-10RLC
Con 110 steps uniformi ; 3-fase (star e delta). In monophase fornisce 330 regolazioni per comporre carichi misti RL, RC, LC, RLC equilibrati e squilibrati.

MOD.x021-RLC
Fornisce 20 steps (5%-10%-15%-20%-25%-30% fino al 100%). Monofase o 3-fase per carichi equilibrati con variazione sincrona sulle tre fasi.
MOD.x021-40RLC

Fornisce 40 steps (2,5%-5%-7,5%-10%-12,5% fino al 100%). Monofase o 3-fase per carichi equilibrati con variazione sincrona sulle tre fasi..
MOD.x021-80RLC

Fornisce 80 steps (1,25%-2,5%-3,75%-5%-6,25%-7,5% fino al 100%). Monofase o 3-fase per carichi equilibrati con variazione sincrona sulle tre fasi.

A richiesta sono disponibili
- altre configurazioni dei gradini di regolazione (curva di carico) o altra tensione massima e potenza massima.

- Da tavolo o carrellato.
- Strumenti opzionali
    (Wattmetro, Voltmetro , Amperometro etc.)
Code Potenza Tensione Gradini
MOD.3020-RLC
MOD.3020-10RLC
0,3kW 230/400V 7-21 valori +0
10-30 valori +0
MOD.3520-RLC
MOD.3520-10RLC
0,5kW 230/400V 7-21 valori +0
10-30 valori +0
MOD.4020-RLC
MOD.4020-10RLC
1kW 230/400V 7-21 valori +0
10-30 valori +0
Mod.4020-20RLC
Mod.4020-110R
1kW
1,5kW
230/400V 20/60 - steps +0
110/330 - steps +0
Mod.5020-R/L/C
Mod.5020-10R/L/C
2kW 230/400V 7/21-steps +0
10/30-steps +0
Mod.6020-R/L/C
Mod.6020-10R/L/C
3kW 230/400V 7/21-steps +0
10/30-steps +0
Mod.6020-20RLC
3kW 230/400V 20/60-steps +0
Mod.6020-110R 3kW 230/400V 110/330 - steps +0
Mod.6020-50/300
3kW -50/300ohm

230/400V
110/330 - steps +0

MOD.7020-RLC
MOD.7020-10RLC
5kW 230/400V 7-21 valori +0
10-30 valori +0
MOD.8020-RLC
MOD.8020-10RLC
8kW 230/400V 7-21 valori +0
10-30 valori +0
MOD.9020-RLC
MOD.9020-10RLC
10kW 230/400V 7-21 valori +0
10-30 valori +0
MOD.20020-RLC
MOD.20020-10RLC
20kW 230/400V 7-21 valori +0
10-30 valori +0
Mod.40020-8R
Mod.16020-10R
40kW
16kW
230/400V 8-steps +0
10-steps +0


CARICHI INDUTTIVI REGOLABILI MONO-TRIFASE
Mod.X020-L
Banco per prove di carico induttivo utilizzabile in collegamento monofase e trifase, ogni fase prevede 7 gradini di regolazione indipendenti, più posizione di zero. E' possibile comporre carichi equilibrati e squilibrati.
In collegamento monofase si hanno a disposizione 21 gradini di regolazione.
Tensione: fino a 250/450V. Altre tensioni e potenze e regolazione/curva di carico sono disponibili a richiesta.
Mod.x020-10L
Con 10 steps uniformi ; 3-fase (star e delta). In monophase fornisce 30 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-15L
Con 15 steps uniformi ; 3-fase (star e delta). In monophase fornisce 45 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-20L
Con 20 steps uniformi ; 3-fase (star e delta). In monophase fornisce 60 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-30L
Con 30 steps uniformi ; 3-fase (star e delta). In monophase fornisce 90 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-10-10L
Con 110 steps uniformi ; 3-fase (star e delta). In monophase fornisce 330 regolazioni per comporre carichi equilibrati e squilibrati.

MOD.X021-L

Come Mod.X020-L ma con 20 gradini uniformi (5%-10%-15%-20%-25%-30% e fino a 100%). Monophase e 3-phase per carichi equilibrati con variazione sincrona sulle tre fasi.
Code Potenza Tensione Gradini
MOD.3020-L
MOD.3021-L
0,3kVA 230/400V 7-steps +0
20-steps +0
MOD.4020-L
MOD.4021-L
1kVA 230/400V 7-steps +0
20-steps +0
MOD.5020-L
MOD.5021-L
2kVA 230/400V 7-steps +0
20-steps +0
MOD.6020-L
MOD.6021-L
3kVA 230/400V 7-steps +0
20-steps +0
MOD.7020-L
MOD.6021-L
5kVA 230/400V 7-steps +0
20-steps +0
MOD.8020-L
MOD.8021-L
8kVA 230/400V 7-steps +0
20-steps +0
MOD.9020-L
MOD.9021-L
10kVA 230/400V 7-steps +0
20-steps +0

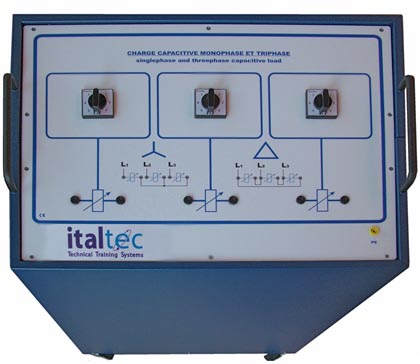

CARICHI CAPACITIVI REGOLABILI MONO-TRIFASE
Mod.X020-C
Banco per prove di carico capacitivo utilizzabile in collegamento monofase e trifase, ogni fase prevede 7 gradini di regolazione indipendenti, più posizione di zero. E' possibile comporre carichi equilibrati e squilibrati.
In collegamento monofase si hanno a disposizione 21 gradini di regolazione
Tensione: fino a 250/450V. Altre tensioni e potenze e regolazione/curva di carico sono disponibili a richiesta.
Mod.x020-10C
Con 10 steps uniformi ; 3-fase (star e delta). In monophase fornisce 30 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-15C
Con 15 steps uniformi ; 3-fase (star e delta). In monophase fornisce 45 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-20C
Con 20 steps uniformi ; 3-fase (star e delta). In monophase fornisce 60 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-30C
Con 30 steps uniformi ; 3-fase (star e delta). In monophase fornisce 90 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-10-10C
Con 110 steps uniformi ; 3-fase (star e delta). In monophase fornisce 330 regolazioni per comporre carichi equilibrati e squilibrati.

MOD.X021-C
Come Mod.X020-C ma con 20 gradini uniformi (5%-10%-15%-20%-25%-30% e fino a 100%) Monophase e 3-phase per carichi equilibrati con variazione sincrona sulle tre fasi.
Code Potenza Tensione Gradini
MOD.3020-C
MOD.3021-C
0,3kVA 230/400V 7-steps +0
20-steps +0
MOD.4020-C
MOD.4021-C
1kVA 230/400V 7-steps +0
20-steps +0
MOD.5020-C
MOD.5021-C
2kVA 230/400V 7-steps +0
20-steps +0
MOD.6020-C
MOD.6021-C
3kVA 230/400V 7-steps +0
20-steps +0
MOD.7020-C
MOD.7021-C
5kVA 230/400V 7-steps +0
20-steps +0
MOD.8020-C
MOD.8021-C
8kVA 230/400V 7-steps +0
20-steps +0
MOD.9020-C
MOD.9021-C
10kVA 230/400V 7-steps +0
20-steps +0

CARICHI RESISTIVI REGOLABILI MONO-TRIFASE
Mod.X020-R
Banco per prove di carico resistivo utilizzabile in collegamento monofase e trifase, ogni fase prevede 7 gradini di regolazione indipendenti, più posizione di zero. E' possibile comporre carichi equilibrati e squilibrati.
In collegamento monofase ed in corrente continua si hanno a disposizione 21 gradini di regolazione
Tensione: 220/380V. Altre tensioni e potenze e regolazione/curva di carico sono disponibili a richiesta.
A partire dal carico da 3kW è prevista una o più ventole di raffreddamento.

Mod.x020-10-R
Con 10 steps uniformi ; 3-fase (star e delta). In monophase fornisce 30 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-15-R
Con 15 steps uniformi ; 3-fase (star e delta). In monophase fornisce 45 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-20-R
Con 20 steps uniformi ; 3-fase (star e delta). In monophase fornisce 60 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-30-R
Con 30 steps uniformi ; 3-fase (star e delta). In monophase fornisce 90 regolazioni per comporre carichi equilibrati e squilibrati.
Mod.x020-10-10R
Con 110 steps uniformi ; 3-fase (star e delta). In monophase fornisce 330 regolazioni per comporre carichi equilibrati e squilibrati.

MOD.X021-R
Come Mod.X020-R ma con 20 gradini uniformi (5%-10%-15%-20%-25%-30% e fino a 100%) Monofase e 3-fase per carichi equilibrati con variazione sincrona sulle tre fasi.
Code Potenza Tensione Gradini
MOD.3020-R
MOD.3021-R
0,3kW 230/400V 7-steps +0
20-steps +0
MOD.4020-R
MOD.4021-R
1kW 230/400V 7-steps +0
20-steps +0
MOD.5020-R
MOD.5021-R
2kW 230/400V 7-steps +0
20-steps +0
MOD.6020-R
MOD.6021-R
3kW 230/400V 7-steps +0
20-steps +0
MOD.7020-R
MOD.7021-R
5kW 230/400V 7-steps +0
20-steps +0
MOD.8020-R
MOD.8021-R
8kW 230/400V 7-steps +0
20-steps +0
MOD.9020-R
MOD.9021-R
10kW 230/400V 7-steps +0
20-steps +0
Mod.40020-8R
Mod.16020-10R
40kW
16kW
230/400V 8-steps +0
10-steps +0

Mod.6020-20RLC

Mod.6020-15RLC

Mod.6020-10-10RLC
Mod.7021-RLC

Mod.6023-RLC

Mod.X020-210RLC
Mod.3520-RLC

Mod.9020-RLC

Mod.16024-RLC
